HYDRO-BLOK シャワー システム、シングル スロープ パン、Ebbe INNI® リニア ドレイン付き

重要： 排水管を設置する前に、オンラインの設置ビデオをご覧になることを強くお勧めします。global.hydroblok.com をご覧ください。 YouTube リンク/ロゴをクリックしてください。HYDRO-BLOK シャワー システムをインストールする前に、関連するインストール ガイドをすべて読み、すべての手順を理解していることを確認してください。インストール プロセスに関してご質問がある場合は、お近くの HYDRO-BLOK 担当者にお問い合わせいただくか、1-844-588-9559 までお電話ください。

HYDRO-BLOKシャワーシステムを設置する前に

注記： 隠れた排水口のある背面壁やシャワー入口の縁石のない入り口の追加設置オプションについては、ebbe INNIリニアドレインに付属の設置ガイドを参照してください。

この設置ガイドは、Ebbe America INNI® リニア ドレイン システムを備えた HYDRO-BLOK シングル スロープ シャワー パンの設置にのみ使用されます。

設置前の表面は、構造的に健全で、安定しており、剛性があり、清潔でなければなりません。タイル設置の TCNA 規格に従うと、基材のたわみは L/360 を超えてはなりません。

排水口/シャワーパンがHYDRO-BLOKウォールボードと接する部分を適切に支えるためには、最低2インチ×4インチの底板（高さ1 1/2インチ）が必要です。

が必要です。これにより、シャワー パンのジョイントに必要なサポートが壁ボードに提供されます。必要に応じて、スタッド間に追加のバッキングを追加します。

必要な設置ツールと材料

• #2 フィリップスドライバービット付きドリル/ドライバー

• 敷地のサイズに合わせて排水溝を切断するためのタイルソー、丸鋸、またはチョップソー

• 床下準備用の往復鋸または振動式マルチツール

• 巻尺、カミソリナイフ、大工用鉛筆またはマーカー

• 水平器、定規、直角定規

• ABS セメントまたは ABS から PVC への移行セメント

• 3/8インチの最小ノッチ付きこて、ミキサー、バケツ、スポンジを使用した改良型薄層接着剤

• 掃除用品（ペーパータオル、シトラスワイプ、雑巾、ちりとり、ブラシをお勧めします）

  重要： HYDRO-BLOK シャワー システムを設置する前に、関連するすべての設置ガイドをお読みください。設置プロセスに関してご質問がある場合は、最寄りの販売店にお問い合わせください。



  Ebbe INNIリニアドレインキットに付属

  取り付けを開始する前に、リニア ドレイン キットのすべての部品が揃っていることを確認してください。取り付け場所やオプションによっては、追加のトリム部品が必要になる場合があります。

  1. 排水口

  2. ハイサイド補強レール

  3. 低側補強レール

  4. 左端スイープ

  5. 左端スイープデッキ

  6. 右端スイープ

  7. 右端スイープデッキ

  8. アクセスデブリカバー

  9. トランジションランプ

  10. #8 x ¾” ネジ

  11. 穴あけガイド

  12. 皿穴ゲージ

  13. ⅛”ツイストドリル（皿穴付き）

  14. 3/16″ツイストドリルビット

  15. ABS アプリケーターボトル

  16. 綿棒

  17. ワックススティック

  18. ⅜” アクセストレイ*

  19. ⅜” アクセストリム*

  20. タイルカットテンプレート

  21. スロットギャップスティック/タイルスペーサー

  22. 速乾性接着剤

  23. 背面壁スペーサー（

      3/8 壁タイル)

      *¼”と½”も利用可能

      0

      HYDRO-BLOK シングルスロープシャワーパンに付属 (写真なし)

      1. シングルスロープシャワーパン

      2. 標準およびコーナーパテナイフ

      3. メッシュテープ 0

)

)

排水管の配置

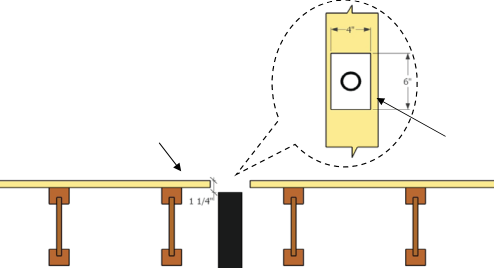

適切なツールを使用して、排水管の位置を中心に 4 インチ x 6 インチの床下部分を取り除きます。資格のある配管工に 2 インチの ABS 排水管を設置してもらい、排水管を設置する場所の上部表面からパイプの上部が 1-1/4 インチ下になるようにします。

排水管は、荷重がかかったときに下がらないように、床下の下にしっかりと固定する必要があります。切断後、2 インチのパイプのバリをきれいに取り除きます。用途に応じたパイプの適切な配置については、仕様を参照してください。

ノート

1. インストールティメーカーの仕様に従って完了するティオンス。

2. 図面は縮尺通りではありません。

3. シングルスロープパンは、排水口に対して 1 フィートあたり 1/4 インチの傾斜が付いています。

4. ラインドレインはtt薄い縁のパンに。パン部品番号の下線付き寸法は、排水口の縁を示します。tt達成。

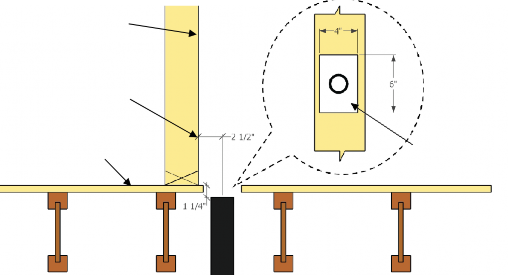

ハイドロブロックライン排水標準配管準備

典型的な床下

典型的なスタッドフレーミング

排水パイプの中心は、1/2 インチの壁板と 3/8 インチの厚さの壁タイルを基準にしています。タイルの厚さに応じて調整してください。

典型的な床下

中央に配置する4インチ×6インチの切り抜き

排水管周り

HYDRO-BLOK ライン排水配管を背面/側面壁に準備する

中央に配置する4インチ×6インチの切り抜き

排水管周り

設置場所のサイズ設定とリニアドレンの組み立て

INNI リニア ドレインは、それぞれの特定の設置に合わせて切断できるように設計されています。設置に 73-3/8 インチを超える長さのリニア ドレインが必要な場合は、ライン ドレイン スロット エクステンダーまたはライン ドレイン カプラーを使用してこれを実現できます。サポートについては、お近くの HYDRO-BLOK 担当者にお問い合わせいただくか、global.hydroblok.com をご覧ください。 これらの製品の詳細については、こちらをご覧ください。

1. シャワーの開口部で、排水管の中心から希望する排水管の長さの両端までを測ります。タイルソー、丸鋸、またはチョップソーを使用して、排水管本体の両端を大まかに切断し、シャワーの開口部内に収まるようにします。両端に約 1 インチの余裕を残します。

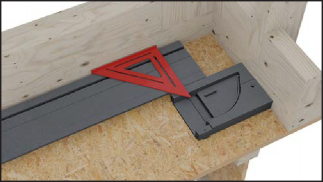

2. 最終的なカットを行うには、排水本体を目的の場所に置きます。左と右のエンド キャップをそれぞれ左と右の壁に対して配置します。エンド キャップは、排水本体の最終的なカットの長さを決定するのに役立ちます。定規を使用して、エンド キャップの上部の棚の位置で排水本体の上部に慎重に線を引きます (図 X)。これで、排水本体の最終的なカットの準備が整いました。排水本体へのすべてのカットがきれいで直角であることを確認します。



   図1

3. 最終的なカットが完了したら、カッターナイフで部品のバリを取り除き、ドレイン本体とエンド キャップを仮組みしてしっかりと固定し、アセンブリが各端に最大 1/8 インチの隙間がある状態で希望の幅に収まることを確認します。

1. 付属のドリル ジグと皿穴ビット (図 X) を使用して、エンド キャップに製造されたネジ溝と揃うように、ドレイン本体の両端に 2 つの穴を開けます。

2. 付属の皿穴ビットと治具を使用して、4 つの穴のそれぞれに皿穴をあけ、付属のネジが排水本体の上部と面一になるようにします。

3. 各エンド キャップには、工場でカバーが取り付けられています。次の手順では、カバーを一時的に取り外す必要があります。キャビティの内側からゆっくりと持ち上げるか、上方にこじ開けて、カバーを取り外します。

4. 排水本体の下側には、ゾーン A、B、C、D が浮き彫りの文字でマークされています。最終カットが行われたゾーンと一致するマークが付いた遷移ランプを選択します。

5. 各エンド キャップにはカバー サポート リブがあります。選択したランプのリブは、ドレイン ボディ チャネルに組み込まれたデッキ サポート リブと位置が合う必要があります。ランプをエンド キャップに仮組みしてから、ドレイン ボディに仮組みします。最終カットがこれらのリブの 1 つと交差する場合は、メイン チャネル リブに干渉しないように、ランプ リブの張り出した部分を削除する必要があります。

6. エンド キャップ カバーを一時的に所定の位置に配置し、各エンド キャップが排水本体の適切な側に配置されていることを確認し、スロットがメイン排水本体のスロットと揃っていることを確認します。

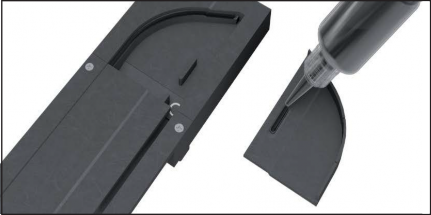

7. 各エンド キャップに、リニア ドレイン キットに付属のアプリケーター ボトルを使用して、図 (図 X) のように ABS パイプ セメントを連続的に塗布します。対応するランプ インサートをしっかりと押し込み、ランプ インサートのリブがエンド キャップのリブと揃っていることを確認します。

8. 付属のアプリケーターボトルを使用して、図 X に示すように、エンド キャップの 1 つに ABS セメントを 2 回連続して塗布し、すぐにエンド キャップをメインの排水本体に取り付けます。セメントが上側からしみ出るほど十分な量の ABS セメントを塗布する必要があります。

9. ジョイントを支えながら、付属のネジ 2 本を取り付けて、エンド キャップを排水本体に固定します。付属の綿棒や布を使用して、はみ出した余分な ABS セメントを取り除きます。

10. 排水アセンブリを裏返し、エンド キャップと排水本体の間の継ぎ目全体に沿って、ABS セメントをさらに厚く塗ります。排水アセンブリを約 1 分間逆さまに置き、この接着剤が固まるのを待ってから、裏返して作業を続けます。

11. 2 番目のエンド キャップに対してもこの手順を繰り返します。

12. 図に示すように少量の ABS セメントを塗布し (図 X)、カバーをしっかりと押し付けてエンド キャップ カバーを取り付けます。

13. この段階では、排水接続部を塞ぎ、リニア排水本体に排水口の上部まで水を満たして、簡単な防水テストを実行することをお勧めします。エンド キャップの継ぎ目のいずれかに漏れがないことを確認します。



    図1





    図1



    図1

    図1



    図1



    図1



    図1



    図1

14. 組み立てられた排水本体の前面と背面にある下側のチャネルの長さを測定します。2 つのアルミニウム サポート レールを 1/4 インチ短くマークして切断します (エンド スイープに適用される ABS のビードを避けるために、各端に 1/8 インチを確保します)。

15. 各サポート レールを仮組みして所定の位置に取り付け、スロット側のレール (ラベル付き) がドレイン本体 (ラベル付き) のスロット側に配置されていることを確認します。

    注意: 2 つのアルミニウム レールは高さが異なり、排水本体の正しい側に配置する必要があります。



    図1

16. 各サポート レールの粘着剤から剥がして貼る裏紙を剥がし、各レールを所定の位置にしっかりと押し込みます。

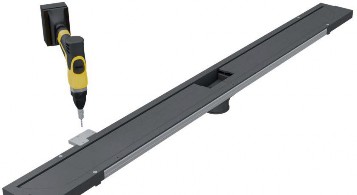

21. 付属の治具を図のように使用し (図 X)、ドレイン本体とサポート レールの各側面に 3 つの穴を開けます。レールの両端近くに 1 つずつ、中央に 1 つずつです。ネジの頭がドレイン本体の上部と面一になるように、各穴を皿穴にします。付属のネジをしっかりと面一になるまで取り付けます (締めすぎないでください)。

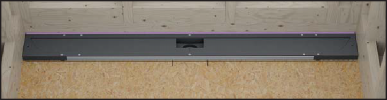

この時点で排水口は完全に組み立てられており、シャワーエリアへの設置に進む準備が整います。

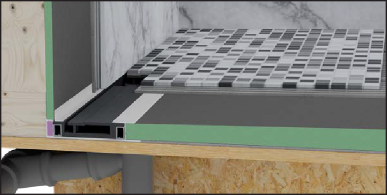

リニアドレインの取り付け - 一般的な背面壁への取り付け

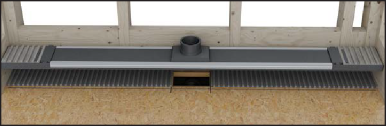

1. 排水アセンブリを乾いた状態で所定の位置に取り付けます。排水キットには、2つのピンクの¼” x 1”フォームフィラースペーサーストリップが含まれています。設置するタイルが小さいフォーマットで、

   本体の厚さが ¼ インチ以下の場合は、これらは使用されません。タイルが 3/8 インチ厚の大型タイルの場合は、フレームと排水本体の間に付属のスペーサーを使用して、タイルを取り付けた後に排水スロットの裏側と面一になるようにします。

2. 排水アセンブリの前端の床に印を付けます。

3. 改良された薄層接着剤を使用して、排水口のエンドキャップの下側の空洞部分を埋めます。

4. こて（最小 3/8 インチのノッチ）を使用して、排水口がある印の付いた領域の床を改質接着剤で梳きます。

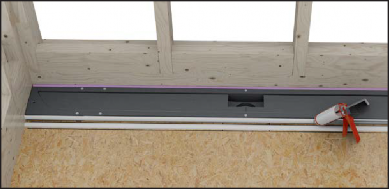

5. ピンク色のスペーサーストリップを使用する場合は、HYDRO-BLOK ジョイントシーラントを連続的に排水本体に塗布し、排水に接着します。アセンブリが接触するフレームに、シーラントをさらに塗布します。

6. 排水コネクタとパイプに ABS セメントを塗布し、排水コネクタを素早くしっかりと固定して、パイプがコネクタの奥まで届くようにします。必要に応じて、指でパイプを引き上げるか、パイプに角度を付けたゴム製のハンマー ハンドルを使用しててこの作用を働かせます。

7. 排水口が水平であることを確認します。必要に応じてシムを入れます。

8. 排水口を所定の位置にセットする際にはみ出した目に見える接着剤をスポンジで拭き取ります。

図1

図1

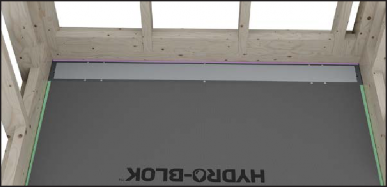

HYDRO-BLOK シングルスロープシャワーパンの取り付け

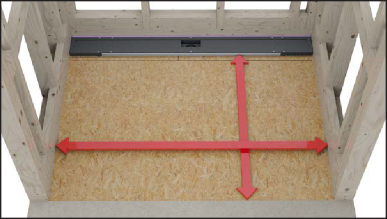

1. シャワーパンの残りのスペースを測定します。HYDRO-BLOK シャワーカーブ (該当する場合) を収容するための適切なスペースを残すことを忘れないでください。各寸法から ¼ インチ差し引いて、周囲とパーツ間に 1/8 インチの隙間を確保します。

2. 丸鋸を使用して、シャワー パンとパン エクステンションをサイズに合わせて切断します。切断された側面の工場出荷時の切り込みを再製造する方法の詳細については、付録 X を参照してください。

   注記： シャワー パンの傾斜寸法を 4 インチ以上削除する場合は、排水本体でのパンの高さが同じになるように、必ずパンの背面/背部/高い側をカットしてください。

3. シャワー パンを下地床に仮置きします。シャワー パンのすべての側面が 1/8 インチの周囲隙間でぴったり収まるようにします。シャワー パンを無理やり押し込まないでください。押し込むとパンが損傷し、壁板が正しく取り付けられなくなる可能性があります。

4. 1/2インチのHYDRO-BLOKウォールボードの最初の列を、全周にドライフィットします（新しい刃の付いたカッターナイフを使用してサイズに合わせてカットします）。まずは背面の壁を全幅で、次に側面をドライフィットします。典型的な天候の日には、

   HYDRO-BLOK ジョイント シーラントの作業時間は約 20 分です。部品を事前にカットしておくと、シャワー パンとウォールボードの最初の列をこの時間枠内に取り付けることができます。HYDRO-BLOK シャワー カーブを取り付ける場合は、カーブをウォールボードの間に取り付ける必要があるため、最初にウォールボードを取り付けます。

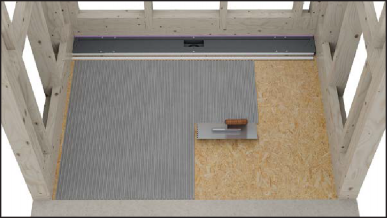

5. HYDRO-BLOK ジョイント シーラントを、下地の排水本体の全長に沿って 1/2 インチのビーズで塗布し、上端近くにもう 1 つビーズを塗布します。下地全体に改良接着剤 (最小 3/8 インチのこて) を塗布します (排水本体/ジョイント シーラントの 1 インチ以内には接着剤を塗布しないでください)。シャワー パンを所定の位置にセットするときに空気が逃げるように、こての跡は真っ直ぐで、排水本体に対して垂直にする必要があります。

6. シャワー パンの下側の前端を、ジョイント シーラントと薄層接着剤の間の排水口の下地床に置きます。排水口本体の方向に圧力をかけながら、シャワー パンの背面をゆっくりと所定の位置に下げ、部品を圧縮します。ジョイント シーラントのビーズがシャワー パンと排水口本体の間から押し出されるはずです。

7. 慎重にシャワー パンの上に立ったり歩いたりして、シャワー パンを接着剤に埋め込み、シャワー パンが開口部の中央にくるように必要な調整を行います。水準器を使用して傾斜を確認します。スポンジを使用して、シャワー パン チャネルの周囲またはシャワー カーブ領域にある余分な接着剤を拭き取ります。

8. 排水溝にジョイントシーラントが入らないように、マスキングテープまたはダクトテープを使用して排水溝の開口部全体を覆います。テープは、シャワーパン側から見て、溝の裏側と両端の表面にかろうじてかかるように貼り付けます。次の手順でジョイントシーラントとメッシュテープを貼れるように、これらの場所では排水溝の平らな上面をできるだけ露出させておく必要があります。露出したネジをテープで覆わないでください。HYDRO-BLOK ウォールボードの次の手順では、ネジをジョイントシーラントで完全に覆う必要があります。

図1

図1

図1

HYDRO-BLOKウォールボードの取り付け

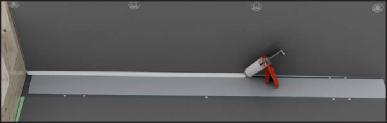

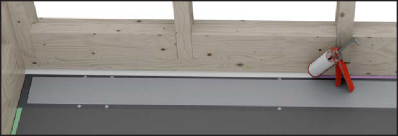

1. 壁プレートのシャワーパンによって作られた周囲の溝の内側に、1/2 インチの連続したジョイント シーラント ビードを塗布します。背面の壁ボードを溝に配置し、下端をジョイント シーラント ビードにしっかりと押し付けます。水準器と巻尺を使用して、ボードが溝の深さの 1/8 インチ以内に適切に配置されていることを確認します。

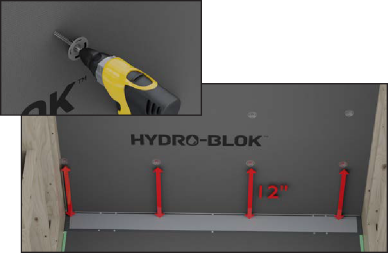

2. HYDRO-BLOK ネジとワッシャーを使用して、ウォールボードをスタッドに固定します。最初のワッシャーをシャワー パンの底から 12 インチ上に置き、次に 12 インチごとに垂直に、最低 16 インチのスタッド センターに配置します。ネジ/ワッシャーをウォールボードの表面と面一または面一より少し上になるように打ち込みます。

   注意: 別のウォールボードとの継ぎ目に当たるネジ/ワッシャーはボードをまたぐことができるため、これらの場所 (交差点を含む) では 1 つだけ必要です。

3. HYDRO-BLOK コーナー パテ ナイフを使用して、パンとウォールボードの継ぎ目から余分なジョイント シーラントを取り除きます。取り除いた余分なシーラントは、ネジやワッシャーを完全に覆うために使用できます。

   注意: 壁ボードの最初の列の取り付けを続行し、シャワー パンと壁ボードの接続を完了します (以下の手順 X から X)。

4. 下部プレートの側面にあるシャワー パン チャネルに 1/2 インチの連続ビードのジョイント シーラントを塗布し、端のウォールボードに垂直にもう 1 つのビードを塗布します。これにより、側面のウォールボードを取り付けるときに、側面のウォールボードをシャワー パン チャネルにしっかりと押し付け、背面のウォールボードに押し付けて接着と密閉を形成できます。側面のウォールボードを背面のウォールボードから約 1 インチ離して置き、シャワー パン チャネルに押し付け、背面のウォールボードに向かって押し付けて、しっかりと固定します。水準器と巻尺を使用して、適切に設置されていることを確認します。

5. ネジとワッシャーを使用して壁板をスタッドに取り付け、ステップ 11 で説明したのと同じ方法を使用してシャワー パンと壁板のジョイントを取り付けます。壁板の最初の列が設置されるまでこのプロセスを続けます。



   図1

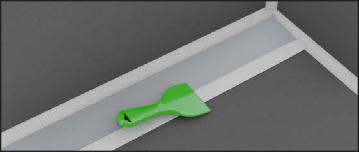

6. シャワーパンとウォールボードのジョイントと継ぎ目の接続を仕上げるには、すべてのジョイントと継ぎ目に1/2インチのジョイントシーラントを塗布し、付属のパテで滑らかにします。



   図1



   図1



   図1

   ナイフ。すべての 90 度ジョイントには HYDRO-BLOK コーナー パテ ナイフを使用し、すべての平らな継ぎ目には標準のパテ ナイフを使用します。ジョイントまたは継ぎ目の両側に少なくとも 1 インチのジョイント シーラントがあることを確認します。余分なシーラントは、ネジ/ワッシャーをカバーするために使用できます。

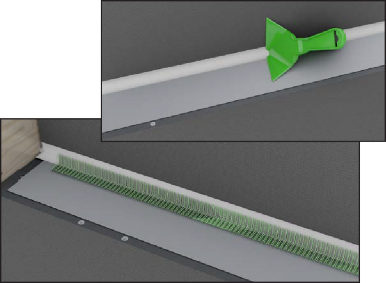

7. 付属の 2 インチ メッシュ テープを、シャワー パン、排水口本体、および壁板の間のすべてのジョイントと継ぎ目を覆う長さにカットします。長さは、コーナーから約 3 インチ以内でカットする必要があります。メッシュ テープをコーナーまで、または垂直のジョイントや継ぎ目まで取り付ける必要はありません。リニア 排水口本体の裏側に貼り付ける場合は、メッシュ テープを排水口の上に重ねて取り付けますが、マスキング テープの上には重ねないでください。

8. メッシュ テープを既存のジョイント シーラントに中心から外側に向かって押し付け、しわを平らにします。メッシュ テープの上に、ジョイント シーラントをもう 1 つ 1/2 インチの連続したビーズ状に塗り、パテ ナイフで再び平らにならして、メッシュ テープが完全に覆われるようにします。このプロセスで余ったジョイント シーラントを使用して、ネジとワッシャーを覆います。

9. ジョイント シーラントが硬化する前に、排水スロットからマスキング テープを取り外します。排水スロットに入った余分なジョイント シーラントは硬化するまで待ち、後で取り除きます。

   図1

   HYDRO-BLOK ウォールボードの取り付け (続き)

10. 既存のボードの上に新しいウォールボードを置くときは、下側のボードの端全体に 1/2 インチのジョイント シーラントを塗ります。新しいウォールボードをジョイント シーラントにしっかりと押し付け、スタッドに押し当てながら、ワッシャーとネジ (ボードの中央に近い継ぎ目から 12 インチ上) を取り付けて最初のサポートを提供します。上のウォールボードが、コーナーで以前に設置された別のウォールボードと接続されている場合、最初にコーナーで既存のボードに垂直に 1/2 インチの連続ジョイント シーラントを塗り、同時に設置するウォールボードを下部と側面のシーラント ビードに押し付けます。

11. スタッドの位置の継ぎ目に沿ってワッシャーとネジを取り付け、12 インチの垂直間隔でボードをスタッドに固定します。HYDRO-BLOK 標準パテナイフを使用して、継ぎ目に沿って余分なジョイントシーラントを滑らかにし、継ぎ目とネジおよびワッシャーを覆います。すべての継ぎ目の各側に最低 1 インチのジョイントシーラントがあることを確認します。必要に応じてジョイントシーラントを追加します。

12. ジョイントと継ぎ目の接続を終えるには、最後のビードを塗布します。

    すべてのジョイントと継ぎ目に 1/2 インチのジョイント シーラントを塗ります。すべての 90 度ジョイントには HYDRO-BLOK コーナー パテ ナイフを使用し、すべての平らな継ぎ目には標準のパテ ナイフを使用します。ジョイントまたは継ぎ目の両側に少なくとも 1 インチのジョイント シーラントがあることを確認します。余分なシーラントは、まだ露出しているネジ/ワッシャーを覆うために使用できます。

13. すべてのジョイントとネジ/ワッシャーの最終チェックを実行して、ジョイントシーラントで完全に覆われていることを確認します。

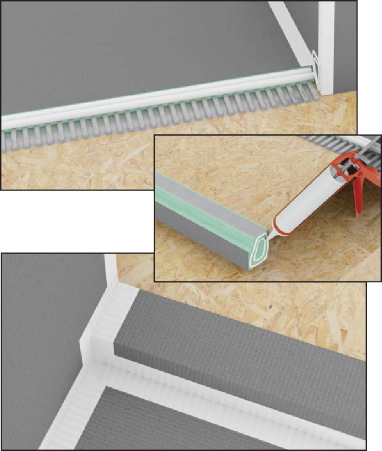

ハイドロブロックシャワーカーブの取り付け

1. HYDRO-BLOK シャワー カーブを取り付ける場合は、ウォールボード面間の開口部を測り、シャワー カーブを 1/8 インチ小さくカットします。シャワー カーブは、ウェット ソー、チョップ ソー、丸鋸、または手鋸で切断できます。すべてのカットが直角できれいであることを確認してください。

2. シャワー カーブが設置されている床に、改良接着剤を塗布します (最小 3/8 インチのこて)。こてはパンのフォームの端から 1/2 インチ離してください。こての平らな面を使用して、シャワー カーブの底部の露出したフォームに接着剤を塗布します。

3. シャワーパンの切り込みと下部の垂直シャワーパン周囲表面に、ジョイントシーラントの 1/2 インチの連続ビーズを塗布します。

4. 縁石を設置する場所の壁板と縁石の両端にジョイントシーラントをたっぷりと塗布します。

5. シャワーカーブを完全に圧縮して、薄層接着剤とジョイントシーラントが混ざらないように角度をつけます。設置したら、水準器または定規を使用してわずかな角度をつけ、水がシャワーの内側に簡単に排水されるようにします。

6. HYDRO-BLOK コーナー パテ ナイフを使用して、シャワー パンと縁石の間の継ぎ目から余分なジョイント シーラントを取り除き、前述のように 2 インチのメッシュ テープを取り付けます。シャワー カーブと壁板の継ぎ目の上部に、さらに小さなメッシュ テープを貼ります。余分なシーラントは、覆われていないネジやワッシャーを覆うように広げることができます。

HYDRO-BLOK ジョイント シーラントは水中で硬化するため、シャワー エリアをすぐに満たして浸水テストを行うことができます。室温で約 1 時間経過すると、ジョイント シーラントが表面を覆い、薄層接着剤を安全に塗布できるようになります。

図1

図1

図1

図1

図1

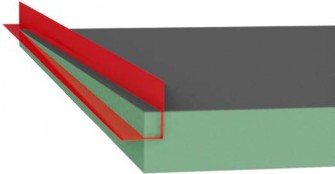

付録 X – 工場出荷時のシングルスロープノッチの再製造

1. 標準的な木材用ブレードを備えた丸鋸を使用して、ブレードの深さを 1/8 インチに設定し、シャワー パンの上部のセメント表面を、新しいエッジから 1/2 インチ内側で切り込みます。

2. 丸鋸またはカッターナイフと直定規/ガイドを使用して、シャワーパンの端のフォームをパンの底から 1 インチ上に 1/2 インチの深さで切り込みます。

3. カッターナイフを使用して、シャワーパンの斜面の鋸の切り口を深く切り続け、パンの端に切った部分と合わせ、切り込みを完成させます。

付録 X – アクセストレイカバーの取り付け

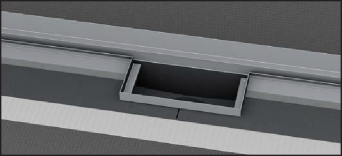

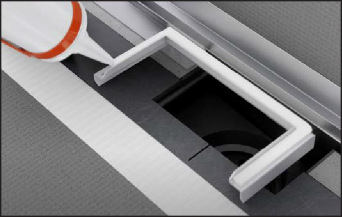

1. リニア ドレイン アクセス カバーは、アクセス トリムとアクセス トレイの 2 つの部品で構成されています。アクセス トリムは、付属の速乾性接着剤または HYDRO-BLOK ジョイント シーラントを使用して、ドレイン本体に永久的に接着されます。アクセス トレイは、ドレインのメンテナンスのために取り外す必要があるため、アクセス トリムに接着されません。アクセス カバー アセンブリが適切に取り付けられたら、マイナス ドライバーなどのツールを使用して、ドレイン スロットに見える黒いタブを押し下げることで取り外すことができます。

2. 排水キットに付属のギャップ スティックを挿入します。ギャップ スティックはタイルの設置を補助し、適切なギャップ幅を維持しながら、取り外した際にスロットにゴミが入らないようにしながら、グラウトを含むプロセスを完了できるようにします。ギャップ スティックを、排水スロット全体を埋める長さにカットします。付属のチューブ入りエベ ワックスを使用してギャップ スティックの両面をコーティングし、排水スロットに挿入します。タイルの設置を続けます。注: 適切な排水を可能にするために、タイルを敷いた後の排水スロットはギャップ スティックよりも狭くしないでください。

3. 取り付け中は、タイルをアクセス トリムにぴったりと合わせてカットします。正確なカット位置とフィット感を得るために、付属のテンプレートを使用してタイルに貼り付けます。

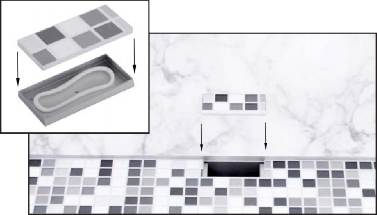

4. アクセス カバー用にタイルを切り取ります。タイルをジョイント シーラントまたは薄層接着剤を使用してアクセス トレイに挿入し、貼り付けます。正確なカット位置を確保するため、付属のテンプレートを使用してタイルに貼り付けます。

注意: アクセス トリムとアクセス トレイを一緒にグラウトしないでください。

付録 X – パン上のモザイクタイルの設置要件

2 インチ x 2 インチ未満のタイルまたは石材を設置する場合、HYDRO-BLOK 保証に準拠するには、最低 3500 PSI の圧縮強度を持ち、ANSI 118.7 に適合する高性能グラウト、またはエポキシ グラウト 118.3 を使用する必要があります。これらの製品は一般的に使用されており、簡単に入手できます。
